可變/微調電容終極指南:從MEMS原理到國產替代選型策略

發布時間:2025-07-09 責任編輯:lina

【導讀】在當今追求精密頻率控制的電子系統中,可變/微調電容已從簡單的輔助元件躍升為射頻前端和高精度電路的關鍵“調諧大師”。這類元件通過動態調整電容值,使電路能夠在復雜環境變化中保持最佳工作狀態。根據Verified Market Reports數據,2022年全球可變電容市場規模已達7.6億美元,預計2030年將增長至11.2億美元,年均復合增長率達5.3%。這一增長主要由5G通信、物聯網和新能源汽車等創新應用驅動,它們對電路自適應能力提出了前所未有的高要求。


1 引言:電子系統的“調諧大師”


在當今追求精密頻率控制的電子系統中,可變/微調電容已從簡單的輔助元件躍升為射頻前端和高精度電路的關鍵“調諧大師”。這類元件通過動態調整電容值,使電路能夠在復雜環境變化中保持最佳工作狀態。根據Verified Market Reports數據,2022年全球可變電容市場規模已達7.6億美元,預計2030年將增長至11.2億美元,年均復合增長率達5.3%。這一增長主要由5G通信、物聯網和新能源汽車等創新應用驅動,它們對電路自適應能力提出了前所未有的高要求。


可變/微調電容終極指南:從MEMS原理到國產替代選型策略


從機械式調節到半導體控制,可變電容技術已歷經三代革新。如今它不僅解決了頻率漂移、阻抗失配等傳統難題,更在毫米波通信、智能電網等前沿領域發揮關鍵作用。本文將深入解析其工作原理,對比國際國內頭部廠商技術路線與成本結構,并給出關鍵選型策略。


2 技術原理:從機械調節到半導體控制

可變電容的核心在于動態改變有效極板面積或間距,從而調整電容值(C = εA/d)。當前主流技術已從傳統的機械旋鈕式發展為更精密的電子控制模式:


●機械可變電容:通過旋轉軸改變極板嚙合面積,如空氣可變電容(AFM4.2-50-1W)提供寬范圍調節(20pF-50pF),但體積較大且響應慢(毫秒級),適用于調諧放大器和射頻匹配等場景


●壓控變?nèi)荻O管(Varactor):利用PN結反向偏壓改變耗盡層寬度(即d值),實現納秒級響應,但Q值較低且線性度差


●MEMS可調電容:如Cavendish Kinetics的DVC技術,通過靜電力驅動懸臂梁改變極板間距,在芯片級封裝內實現高Q值(>60)和長壽命(100億次循環)


●數字控制電容陣列:如意法半導體STHVDAC-253C7,集成DAC和升壓轉換器,可輸出0-24V偏壓精確控制STPTIC可調電容,切換時間<10μs,支持MIPI RFFE協議實現三路天線獨立調諧

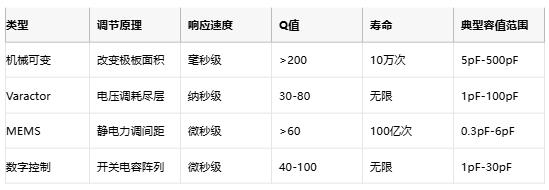

表:主流可變電容技術對比


可變/微調電容終極指南:從MEMS原理到國產替代選型策略


3 性能優勢:突破傳統電容的局限

相比固定電容,現代可變電容在三個維度展現出革命性優勢:


3.1 空間與集成度


●超薄封裝:如Knowles Johanson的Giga-Trim系列采用SMD 4.5x3.2mm封裝,高度僅0.3mm,適用于可穿戴設備的緊湊設計

●系統集成:STHVDAC-253C7將升壓轉換器、DAC和邏輯控制集成于單芯片(3.5x2.5mm WLCSP),比前代減小50% 面積,省去外部肖特基二極管

●高密度布線:0402電感兼容性釋放PCB空間,使手機天線調諧模塊占板面積縮減30%


3.2 電氣性能

●溫度穩定性:陶瓷微調電容(如CCW12-TP)容漂低至±0.02%,工作溫度-40℃~+85℃,滿足汽車電子苛刻環境

●低損耗:MEMS電容ESR<1Ω,插入損耗<0.2dB,提升5G手機天線效率2-3dB3

●精準調諧:數字電容陣列(如ST方案)支持Glide模式,電壓切換延時512μs~16.84ms可編程,滿足3GPP相位連續性要求


3.3 可靠性與智能化

●抗干擾設計:Giga-Trim采用藍寶石外殼和自鎖恒扭矩機構,耐受焊接熱應力和機械沖擊,絕緣電阻>10? MΩ

●預測性維護:智能可變電容裝置(如久壬科技IAC系列)集成過零投切模塊,實現1kvar精細補償,動態響應<2秒

●功能安全:車規級方案通過AEC-Q200認證,支持-40℃冷啟動,用于ADAS雷達頻率穩定


4 應用場景:從5G射頻到智能電網

4.1 消費電子:5G設備的“信號增強器”

●天線阻抗調諧:STHVDAC-253C7+STPTIC方案解決手機手握效應,提升數據傳輸速率30%,降低掉話率

●射頻前端匹配:Cavendish MEMS電容在3.5GHz頻段實現駐波比<1.5,適用于毫米波波束成形

●晶體振蕩器校準:Giga-Trim微調電容(0.6-4.5pF)補償晶振頻偏,精度達±0.25%


4.2 工業與能源:電網的“無功補償專家”

●智能無功補償:久壬科技IAC60F單機實現60kvar精細補償,動態跟蹤負載變化,使功率因數穩定在0.99~1.00,降低線損15%

●光伏逆變器MPPT:高壓空氣可變電容(耐壓2500V)用于LLC諧振電路調諧,效率>98%


4.3 汽車電子:高可靠性的“頻率衛士”

●V2X天線調諧:AEC-Q200認證的Trimmer電容(如Murata系列)工作溫度-55℃~+125℃,保障車聯網連通性

●電池管理系統:數字電容陣列校準電壓檢測RC延時,提升SOC精度至±1%


5 原廠格局與成本分析


5.1 國際頭部廠商:技術引領者

●Cavendish Kinetics:專利MEMS技術領導者,DVC產品單價$0.8-$1.2(10k pcs),適用于高端射頻前端

●意法半導體(ST):提供系統級解決方案(STHVDAC+STPTIC),單芯片控制器$0.85,電容$0.3,BoM成本降低40%10

●Knowles Johanson:Giga-Trim系列單價$0.8-$1.5,長壽命特性適用于工業設備


5.2 國內廠商:成本優化者

●富山電子(FuSun):FS-06-20pf微調電容單價僅¥0.17(1k pcs),容值范圍20pF,用于消費類音頻設備2

●九元高壓:AFM4.2-50-1W空氣電容¥630/PCS,耐壓2500V,面向特種電源市場

●久壬科技:智能補償裝置IAC60F單價¥8,500,替代多臺傳統電容器,ROI<2年6

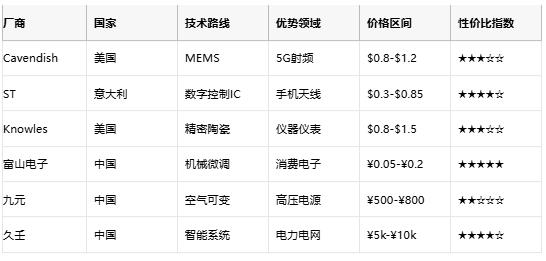

表:全球可變電容原廠競爭力矩陣(2025)


可變/微調電容終極指南:從MEMS原理到國產替代選型策略


6 選型要則:平衡性能與成本


6.1 參數匹配:五大關鍵考量

1. 頻率范圍:

●1 GHz優選MEMS(Cavendish)或GaAs Varactor

●<100 MHz可選用機械式(富山FS系列)


2. 容值精度:

●儀器校準:±0.1%公差(Giga-Trim)

●天線調諧:±5%足夠(STPTIC)1


3. 溫度穩定性:

●汽車電子:選NPO材質,容漂±30ppm/℃

●工業場景:X7R材質可接受±15%容變5


4. 電壓應力:

●電網應用:耐壓>2500V(九元AFM系列)

●手機射頻:耐壓25V足夠2


5. 壽命要求:

●可穿戴設備:10萬次調節壽命

●基站設備:需>1億次(MEMS方案)3


6.2 成本控制策略

●高頻高價值場景:5G手機優選ST集成方案,雖單顆成本$1.15,但節省PCB面積30%,綜合BoM成本更低10

●低頻低成本場景:AM收音機選用富山微調電容,成本<$0.05,滿足基本需求


長周期設備:電網選用久壬智能系統,雖單價¥8500,但降低運維成本50%6


6.3 供應鏈韌性

●多源供應:貼片電容(如0805 2.5pF)確保三星、國巨、村田三家認證兼容5

●國產替代:華為推動維安微電子MEMS電容導入基站設備,價格較Cavendish低30%


結語:智能集成重塑電容價值邊界


可變電容技術正經歷從分立元件向智能系統的根本性躍遷。意法半導體等國際大廠通過“控制器+可調電容”的高度集成方案(如STHVDAC-253C7),顯著提升了射頻前端的自適應能力;而久壬科技等國內企業則在電力領域推出融合測控模塊的智能裝置,實現1kvar級精細補償。未來,BaSrTiO3鐵電薄膜將推動MEMS電容調諧比突破4:1,RF SOI工藝則加速控制器與變?nèi)輪卧膯纹梢越档统杀尽T谶x型邏輯上,高頻通信場景需首選高可靠性MEMS方案(如Cavendish),而智能電網等新興領域則凸顯國產系統(如久壬IAC)的綜合優勢,唯有精準匹配場景核心需求,才能在性能與成本間建立最優平衡。
