中間繼電器作用、結構、工作原理
發布時間:2019-11-06 責任編輯:xueqi
【導讀】中間繼電器用于繼電保護與自動控制系統中,以增加觸點的數量及容量。它用于在控制電路中傳遞中間信號。以下將介紹中間繼電器的作用、結構、工作原理。
中間繼電器的結構和原理與交流接觸器基本相同,與接觸器的主要區別在于:
接觸器的主觸頭可以通過大電流,而中間繼電器的觸頭只能通過小電流。
所以,它只能用于控制電路中。它一般是沒有主觸點的,因?yàn)檫^(guò)載能力比較小。所以它用的全部都是輔助觸頭,數量比較多。
新國標對中間繼電器的定義是K,老國標是KA。一般是直流電源供電。少數使用交流供電。

中間繼電器的作用

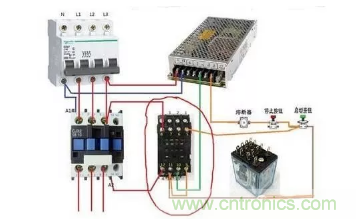

一般的電路常分成主電路和控制電路兩部分,繼電器主要用于控制電路,接觸器主要用于主電路;通過繼電器可實現用一路控制信號控制另一路或幾路信號的功能,完成啟動、停止、聯動等控制,主要控制對象是接觸器;接觸器的觸頭比較大,承載能力強,通過它來實現弱電到強電的控制,控制對象是電器。
中間繼電器組成部分
中間繼電器就是一個繼電器,它的原理和交流接觸器一樣,都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。
中間繼電器工作原理
線圈通電,動鐵芯在電磁力作用下動作吸合,帶動動觸點動作,使常閉觸點分開,常開觸點閉合;線圈斷電,動鐵芯在彈簧的作用下帶動動觸點復位,繼電器的工作原理是當某一輸入量(如電壓、電流、溫度、速度、壓力等)達到預定數值時,使它動作,以改變控制電路的工作狀態,從而實現既定的控制或保護的目的。在此過程中,中間繼電器主要起了傳遞信號的作用。
