在工業設備、新能源系統和精密儀器中，電流的每一次跨域傳輸都潛藏著安全風險與信號干擾的威脅。隔離變壓器作為電氣系統中的“安全翻譯官”，通過阻斷原副邊繞組的直接電流通路，僅允許能量通過電磁感應傳遞，實現了電壓轉換與電氣隔離的雙重使命。當交流電通過初級線圈時，鐵芯中產生的交變磁場在次級線圈中感應出電壓，而絕緣介質的質量和結構設計直接決定了其安全隔離性能——傳統硅鋼片鐵芯依賴物理絕緣層，而ADI的iCoupler?等片上變壓器技術則利用聚酰亞胺隔離層（厚度約20μm，擊穿強度>300V/μm）實現高達6kV的隔離能力。
一、技術優勢與結構進化
隔離變壓器的性能核心體現在效率、溫升與抗干擾能力的突破。對比圣元變壓器的實測數據，150W環形變壓器效率達90%-95%，溫升顯著低于同功率方形變壓器（效率僅80%-84%），且因閉合磁路設計將漏磁干擾降至最低。這種結構優勢使環形變壓器在150W以上功率段具備更低成本，成為工業配電柜優選，例如佛山某設備廠在老化測試后批量替換原有EI方形方案。
在集成化技術領域，ADI的iCoupler? 與isoPower? 技術融合實現了數據與電源隔離的單芯片方案。其ADuM524x系列通過片上微變壓器傳輸數據并生成隔離電源，在8引腳SOIC封裝內集成兩路10Mbps數據通道和50mW隔離電源，價格僅$2.95（千片單價），較“光耦+分立DC-DC”方案縮小50%以上空間并降低成本。而納芯微NIRSP31進一步以電容隔離技術實現4×5mm超小封裝，在80mA輸出時方案成本低于￥30，成為成本敏感型應用的國產替代標桿。
二、應用場景與需求分化
不同應用場景對隔離變壓器提出差異化性能要求：
●工業自動化：TI與Würth合作的Fly-Buck?變壓器適配PLC與馬達驅動，支持-40°C至+125°C寬溫工作，漏感<1%，通過優化ET乘積（Vμs）確保磁芯對稱磁化39。
●醫療電源：安科瑞AITR系列采用H級絕緣（耐溫180℃），泄漏電流<200μA并集成PT100溫度傳感器，滿足手術室設備對實時監測與安全冗余的需求6。
●新能源BMS：英施丹針對北美市場開發480V/380V三相隔離變壓器，通過UL 1562/CSA C22.2 No.90認證，以非晶合金鐵芯降低40%空載損耗，助力中國儲能系統適配北美電網8。東莞卓爾凡同類產品可使企業年省電費超60萬元（800KVA滿負荷計算）8。
●并網發電：LC-T型逆變拓?fù)渲校儔浩髀└信cLC電路構成LCL濾波器，漏抗參數直接影響諧波抑制效果。研究表明，適當降低變比可減少逆變器耐壓等級，提升功率器件利用率并節約投資10。
三、成本結構與選型要則
隔離變壓器成本受材料工藝與集成度雙重影響：
●傳統磁材型：Würth Fly-Buck?變壓器單價$20-$40（批量價），鐵芯硅鋼片占比約30%3。國產BK-100VA控制變壓器價格約￥66，采用全銅線圈與H18硅鋼片4。
●片上集成型：納芯微NIRSP31單芯片方案較分立模塊降本>15%，但開發成本較高6。
●干式替代油浸式：干式變壓器因環保優勢份額上升，但成本仍高20%-30%，面臨高壓領域應用瓶頸2。
選型需聚焦三核心參數：
1. 絕緣等級：醫療/工業首選H級，較B級材料壽命提升50%6。
2. 功率密度：通信場景優選>80mA/mm2集成IC，工業大功率需強化散熱設計。
3. 認證標準：出口北美需UL 1562，歐盟需VDE 60747-5-2，中國需GB 16895.248。
四、國際與國內頭部原廠競爭力對比

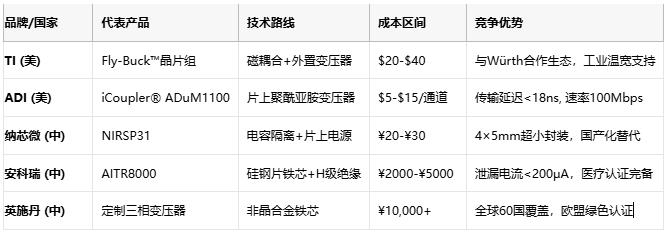

表：全球隔離變壓器主要廠商技術與成本對比
選型策略建議：
●高端工業：ADI iCoupler?滿足-40~125℃寬溫與25kV/μs瞬態抗擾6。
●成本敏感場景：納芯微NIRSP31兼容3.3V/5V系統，性價比突出6。
●北美出口設備：英施丹/卓爾凡UL認證變壓器解決480V-380V電壓兼容8。
結語
隔離變壓器已從被動的電壓轉換器蛻變?yōu)橹悄芟到y(tǒng)的主動安全核心。隨著中國廠商在非晶合金鐵芯（英施丹效率提升3%）與電容隔離集成（納芯微CMTI達200kV/μs）領域的技術突破，全球競爭格局正從“成本替代”轉向“技術對標”。未來，玻璃基變壓器（介電常數降50%）與AI優化運維將驅動產業向高頻化、零損耗演進，為新能源革命與工業4.0構筑高可靠隔離屏障。
