經驗分享:為什么高速光耦電路中要添加三極管?
發布時間:2015-11-10 責任編輯:sherry
【導讀】本文分析了一種在高速光耦電路中的三極管作用問題,該問題從實踐中產生,引申出光耦電路中的其他知識點,非常適合稍有基礎的朋友來進行閱讀,希望大家在閱讀過本文之后能夠有所收獲。
光耦電路能夠在輸出與輸入電信號之間實現完全的隔離,阻止電信號的互相影響。此外還有工作穩定、使用方便、無觸點等優勢。在本文中,小編將為大家?guī)?lái)一個關于高速光耦電路中三極管的應用案例分析。如果對高速光耦電路中的三極管存在疑問,那就快來看看吧。

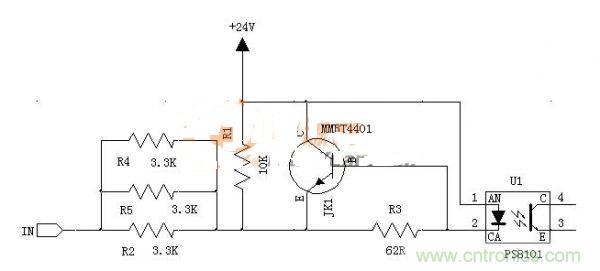

圖1光耦電路
圖1為光耦傳輸?shù)男盘?hào)電路,光耦傳輸?shù)男盘?hào)最高頻率100khz。電路中存在三極管,那么為什么要在電路中添加這個三極管呢?
這種設計是非常必要的。如果IN端低電平不夠穩定,低到接近于零或只有10V,有可能輸入信號低電平是變化的(IN端)。當流過光耦中二極管電流達到一定值時(大約10~11mA),三極管開始對二極管分流,二極管中電流基本不再增加。
與此同時,也起到對光耦中通過的二極管電流進行限制的作用,將電流控制在11mA左右。MMBT4401是小功率硅管,BE之間大約0.65~0.7V導通。如果要得到0.7V電壓,那么R3上需要0.7/62=0.011(A)電流。
實際上這種電路在限流保護中經常遇到。三極管導通的話BE兩端的電壓被嵌位,然后可知二極管1、2兩端的電壓約等于VCC-VIN-0.7,那么二極管中電流基本不再增加又如何得出呢?
R2、R4、R5是必須的,不能去掉。三極管必須與R2、R4、R5配合才能起限流作用。R2、R4、R5本身限制電流,問題在于R2、R4、R5中電流與電壓關系是線性的,當輸入端(IN端)低電平不是很確定時,R2、R4、R5限流值會同時發生變化。
如果R2、R4、R5是非線性的恒流元件,那么就不必使用三極管和R3。但恒流元件很少,即使能找到也較貴。所以才用這種分流式的限流電路。
